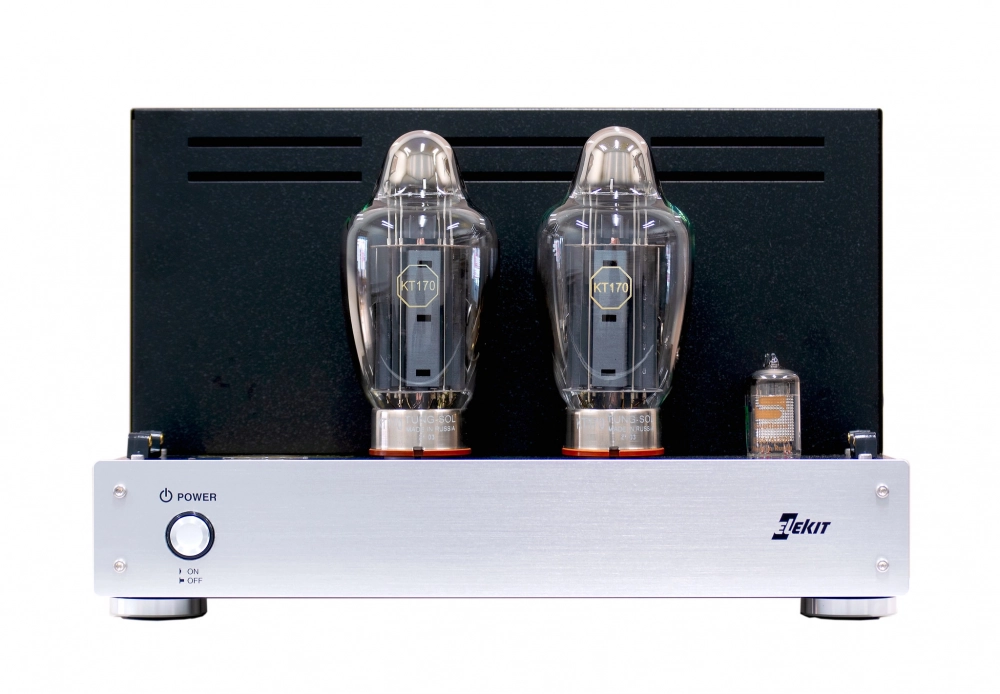

Elekit TU-8888 Monoblock PP Leistungsverstärker Bausatz (2 Bausätze)

Beschreibung

Der TU-8888 ist ein High-Fidelity-DIY-Röhrenverstärker-Bausatz, der für audiophile Menschen entwickelt wurde, die sowohl den Selbstbau als auch den Hochleistungsklang schätzen. Er basiert auf einer Push-Pull-Ultra-Linear-Topologie, die den Wirkungsgrad erhöht und die Verzerrung reduziert, während die satten, warmen Klangeigenschaften von Röhren erhalten bleiben.

Ein TU-8888-Bausatz besteht aus ZWEI Monoblöcken.

Das TU-8888 Monoblock PP Power Amp Kit ist ein High-Fidelity-DIY-Röhrenverstärker-Bausatz, der für audiophile Menschen entwickelt wurde, die sowohl den Selbstbau als auch einen leistungsstarken Klang schätzen. Er basiert auf einer Push-Pull-Ultra-Linear-Topologie, die den Wirkungsgrad erhöht und die Verzerrung reduziert, während die satten, warmen Klangeigenschaften von Vakuumröhren erhalten bleiben. Dieser Bausatz kombiniert Vielseitigkeit, hochwertige Komponenten und sorgfältige Technik, um eine außergewöhnliche Audioleistung zu erzielen. Ein Satz dieses Bausatzes enthält ZWEI Monoblöcke und für den ordnungsgemäßen Betrieb ist es erforderlich, den Vorverstärker zu verwenden, d.h.: Elekit TU-8550.

• Vielseitige Rohrkompatibilität: Unterstützt eine breite Palette von Strahlenausgangsröhren mit oktalem Sockel (US 8-pin), von KT88 bis KT170.
• Premium-Ausgangstransformator: Ausgestattet mit dem Transformator LL3733, der von dem renommierten schwedischen Unternehmen Lundahl Transformers entwickelt und hergestellt wurde.
• Isolierter Lautsprecherausgang: Sorgt für eine vollständige Isolierung sowohl vom Verstärkerschaltkreis als auch von der Gehäusemasse für optimale Leistung.
• Einstellbarer Eingangspegel: Praktisch an der Rückseite des Chassis für eine fein abgestimmte Steuerung.
• Hervorragende Geräuschunterdrückung: Verfügt über einen MOSFET-Ripple-Filter und einen gleichstromgespeisten Spannungsverstärker-Röhrenheizkreis zur effektiven Beseitigung von Brummen.
• Umfassender Schutz: Zu den eingebauten Sicherheitsmaßnahmen gehören Sicherungen und PTCs.
• Manuelle Einstellung der Vorspannung: Einfache Einstellung mit dem eingebauten Messgerät für präzise Abstimmung.

Hauptmerkmale & Highlights

Flexibilität und Kompatibilität der Rohre

Eines der herausragenden Merkmale des TU-8888 ist seine Fähigkeit, eine Vielzahl von Leistungsröhren mit oktalem (US 8-pin) Sockel aufzunehmen, darunter KT88, KT120, KT150 und KT170, die unterschiedliche Leistungspegel und Klangeigenschaften bieten. Die Möglichkeit, die Röhren auszutauschen, erlaubt es dem Benutzer, mit verschiedenen Klangprofilen zu experimentieren und den Klang des Verstärkers an seine Vorlieben anzupassen.

Premium Lundahl Ausgangsübertrager

Der von Lundahl Transformers (Schweden) speziell entwickelte Ausgangstransformator LL3733 spielt eine entscheidende Rolle bei der Erzeugung eines hochwertigen Klangs. Lundahl ist bekannt für die Herstellung einiger der besten Transformatoren in der Audiobranche, die dank Präzisionswicklungen und hochwertiger Materialien sowie zuverlässiger Leistung und Langlebigkeit eine außergewöhnlich klare und detaillierte Klangwiedergabe, geringe Verzerrungen und einen hohen Wirkungsgrad gewährleisten, was sie zu einer langfristigen Investition für ernsthafte Audiophile macht.

Optimierte Lautsprecherverbindung und -isolierung

Im Gegensatz zu vielen anderen Verstärkern stellt der TU-8888 sicher, dass der Lautsprecherausgang sowohl von der Verstärkerschaltung als auch von der Gehäusemasse vollständig isoliert ist. Dieses Design trägt dazu bei, potenzielle Masseschleifen und unerwünschtes Rauschen zu minimieren und die allgemeine Signalintegrität zu verbessern, was zu einer saubereren, natürlicheren Klangwiedergabe führt.

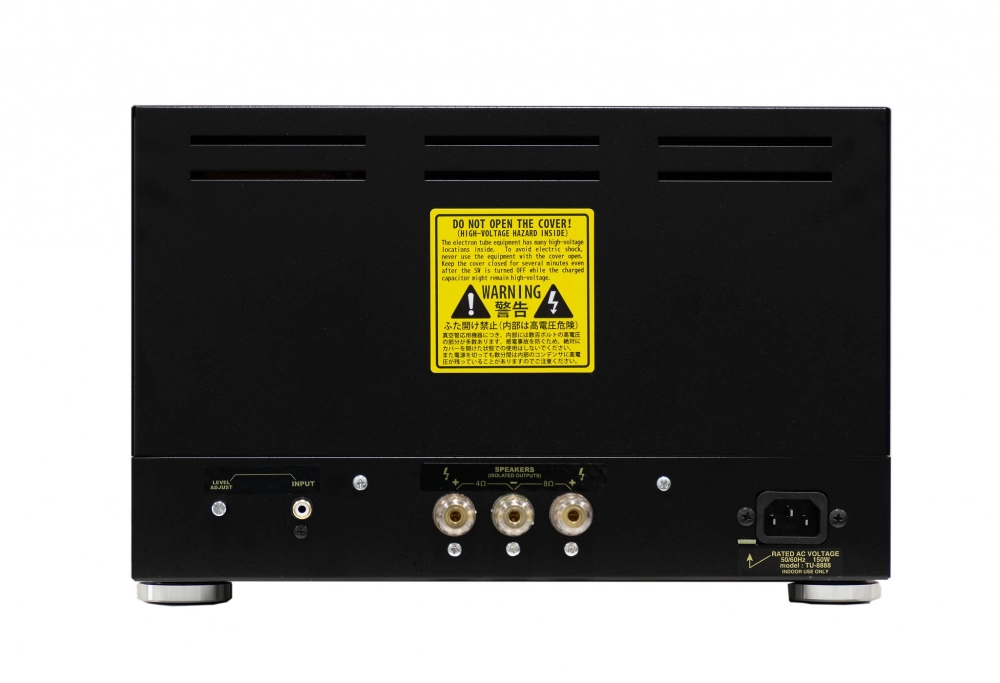

Einstellbarer Eingangspegel für mehr Kontrolle
Ein Eingangspegelregler auf der Rückseite ermöglicht die Feinabstimmung der Verstärkung des Verstärkers, so dass er mit einer Vielzahl von Vorverstärkern und Quellen kompatibel ist, ohne dass zusätzliche Dämpfungen oder Signalanpassungen erforderlich sind.

Erweiterte Brummreduzierung und Leistungsfilterung

Um den Rauschpegel so niedrig wie möglich zu halten, verwendet der TU-8888 einen bewährten MOSFET-Ripple-Filter, der eine saubere Gleichstromversorgung des Verstärkerschaltkreises und gleichstrombetriebene Heizkreise für die Spannungsverstärkungsstufe sicherstellt, wodurch Brummeinstreuungen, die durch wechselstrombetriebene Heizungen entstehen können, reduziert werden. Diese Maßnahmen tragen zu einem niedrigen Rauschpegel, einer ausgezeichneten Dynamik und einem beeindruckenden Hörerlebnis bei.

Mehrere Schutzmaßnahmen für Langlebigkeit
Der Verstärker ist auf Sicherheit und Langlebigkeit ausgelegt und verfügt über Sicherungen und PTC-Komponenten (positiver Temperaturkoeffizient) zum Schutz vor Überstrom und übermäßiger Hitze sowie über einen sorgfältig konzipierten Schaltkreisschutz, um Schäden an den Komponenten zu vermeiden und die Lebensdauer des Verstärkers zu verlängern.

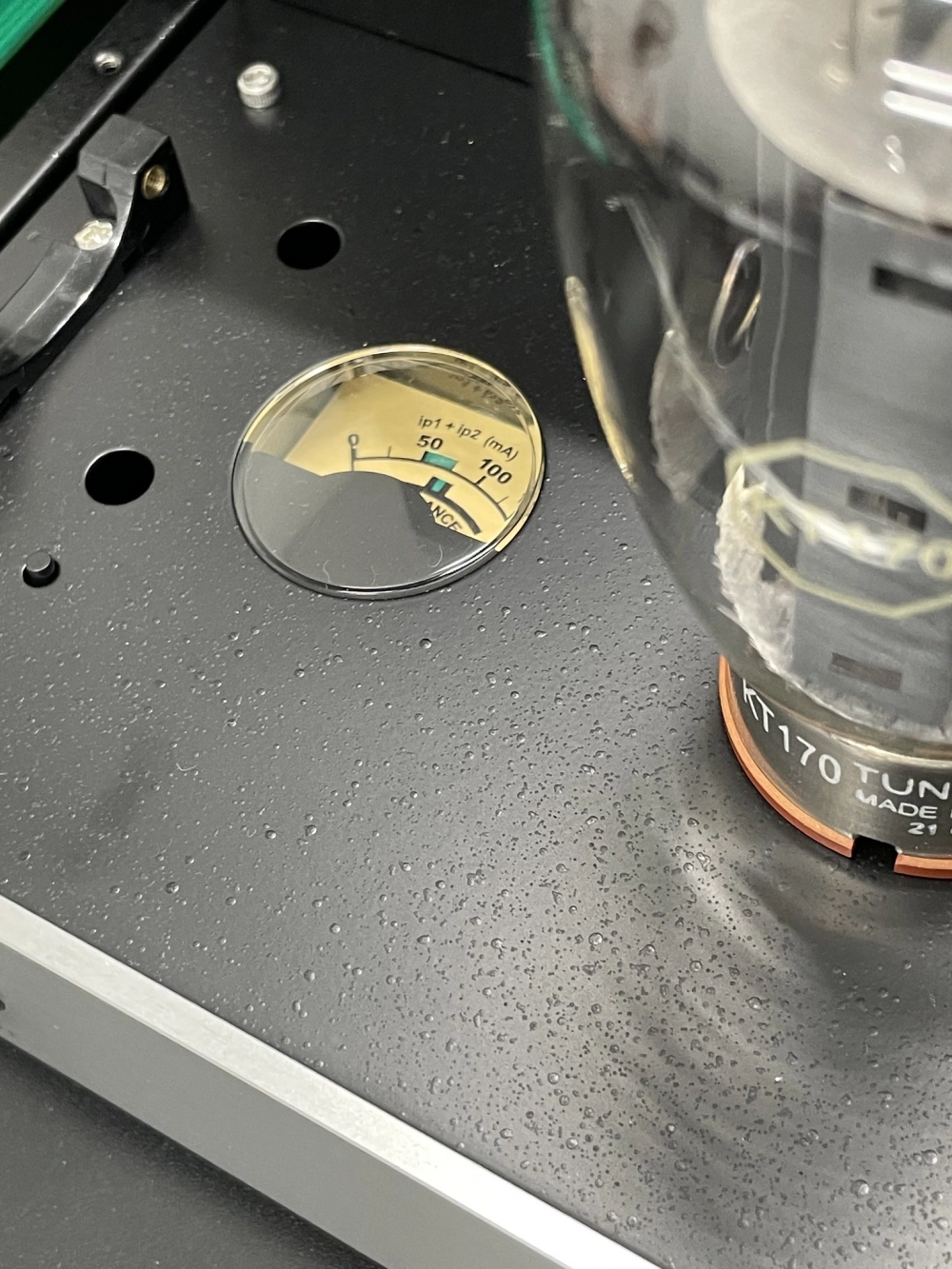

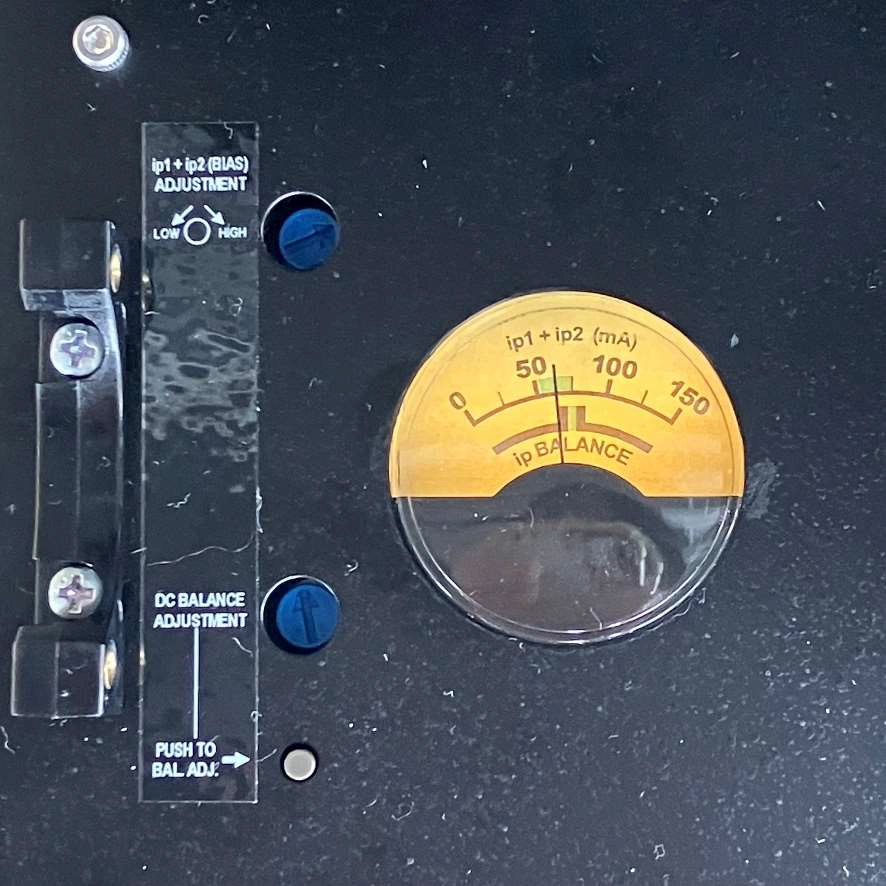

Manuelle Einstellung der Vorspannung für die Feinabstimmung

Im Gegensatz zu einigen Verstärkern mit automatischer Vorspannung lässt sich die Vorspannung beim TU-8888 über ein eingebautes Vorspannungsmessgerät manuell einstellen. Mit dieser Funktion kann der Benutzer die Leistung des Verstärkers auf der Grundlage der ausgewählten Ausgangsröhren optimieren und durch die Einstellung des richtigen Vorspannungsstroms einen ausgewogenen Betrieb und eine längere Lebensdauer der Röhren gewährleisten. Sie ermöglicht auch das Experimentieren mit verschiedenen Röhrenmarken und -modellen, um subtile klangliche Unterschiede zu erzielen.

Warum die TU-8888?

Der TU-8888 ist ideal für Audiophile, die etwas suchen:

• Ein leistungsstarker Monoblock-Verstärker mit klassischem Röhrensound.
• Anpassbare Klangsignatur dank der Möglichkeit, die Röhren zu drehen.
• Erstklassige Komponenten, einschließlich Lundahl-Transformatoren, für überragende Klangtreue.
• Geräuscharmes, langlebiges Design mit zahlreichen Schutzfunktionen.
• Eine lohnende DIY-Erfahrung, die es Audiophilen ermöglicht, ihren eigenen Verstärker zu bauen und fein abzustimmen.


Wenn Sie den warmen, dynamischen und detaillierten Klang von Röhrenverstärkern mögen, ist das TU-8888 Monoblock PP Power Amp Kit eine ausgezeichnete Wahl für ein leistungsstarkes, anpassbares und zuverlässiges Upgrade Ihres Audiosystems.

Auswahl und Anpassung der Rohre

Einer der interessantesten Aspekte des TU-8888 ist seine Fähigkeit, Rohre zu rollen. Durch die Möglichkeit, verschiedene Ausgangsröhren auszutauschen, kann der Benutzer den Klang nach seinen Vorlieben feinabstimmen.

Kompatible Ausgangsröhren und ihre Klangsignaturen

Da der Verstärker KT88- bis KT170-Röhren unterstützt, können Sie von jeder dieser Röhren etwas erwarten:

• KT88 - Ein ausgewogener, vollmundiger Klang mit straffen Bässen, weichen Mitten und luftigen Höhen.
• KT120 - Mehr Leistung und dynamischer Headroom, mit etwas tieferen Bässen und druckvolleren Transienten.
• KT150 - Ein wärmerer, reicherer Klang mit ausgezeichneter Klarheit im Mitteltonbereich und einem kräftigeren Bassbereich.
• KT170 - Der leistungsstärkste Lautsprecher der Gruppe, der eine außergewöhnliche Basswiedergabe, eine breite Klangbühne und eine hohe Detailauflösung bietet.

Treiber- und Vorstufenröhren

Der Verstärker enthält auch eine Spannungsverstärkungsstufe, die auf 12AU7 (ECC82) und 6267 (EF86) Röhren basiert. Der Austausch dieser Röhren kann den Klang subtil verändern und je nach Marke und Modell mehr Wärme oder Details hinzufügen:

• Mullard (Neuauflage oder NOS) - Warm, satt und weich.
• JJ Electronics - Ausgewogen, dynamisch und leicht modern klingend.
• Tung-Sol (Reissue) - Klare Höhen und gut definierte Bässe.
• Electro-Harmonix - Knackig und detailliert.

Klangeigenschaften und Leistung

Der TU-8888 ist auf audiophile Leistung ausgelegt und kombiniert:

• Hohe Ausgangsleistung - Ausreichend, um auch Lautsprecher mit niedrigem Wirkungsgrad zu betreiben.
• Geringe Verzerrung - Dank des ultra-linearen Push-Pull-Designs.
• Ausgezeichnete Detailwiedergabe - Erfasst subtile Nuancen in der Musik.
• Breite Klangbühne - Großartige Instrumententrennung und Tiefe.
• Natürliche Klangbalance - Bewahrt die Wärme und Musikalität von Vakuumröhren.

Ob mit Lautsprechern mit hohem Wirkungsgrad oder mit niederohmigen Lautsprechern, die mehr Leistung erfordern, der TU-8888 liefert tiefe, kontrollierte Bässe, satte Mitten und ausgedehnte Höhen mit einer dynamischen und ansprechenden Präsentation.

Verdoppelung der Ausgangsleistung mit zwei TU-8888

Der Ausgangstransformator des TU-8888 verfügt über eine eigene NFB-Wicklung, die es ermöglicht, den Lautsprecherausgang von den Verstärkerschaltungen und der Gehäusemasse (GND) zu isolieren. Dies ermöglicht es dem TU-8888, die Ausgänge in Reihe zu schalten, was bei herkömmlichen Verstärkern nicht möglich ist. Durch die Reihenschaltung der Ausgänge kann die maximale Ausgangsleistung doppelt so hoch sein wie bei einem einzelnen Verstärker. Bei der Herstellung von Reihenschaltungen gibt es einige wichtige Überlegungen:


• In beide Verstärker sollte genau das gleiche Signal (gleiche Phase, gleicher Pegel) eingespeist werden.
• Verwenden Sie einen Ausgangsanschluss mit einer Impedanz von 1/2 der Impedanz des gewünschten Lautsprechers. Für einen 8-Ω-Lautsprecher müssen beispielsweise die 4-Ω-Ausgänge der Verstärker verwendet werden. Die 8-Ω-Ausgänge können auch für 16-Ω-Lautsprecher verwendet werden. Ein Anschlussbeispiel für einen 8-Ω-Lautsprecher ist unten dargestellt


.

• Ist dieses Kit etwas für Sie?

  Wenn Sie Heimwerkerprojekte und High-End-Audio lieben, bietet der TU-8888 ein außergewöhnliches Röhrenverstärker-Erlebnis. Er ist ein vielseitiger, leistungsstarker und anpassbarer Verstärker, der das Beste aus Ihren Lautsprechern und Ihrer Musiksammlung herausholen kann.
