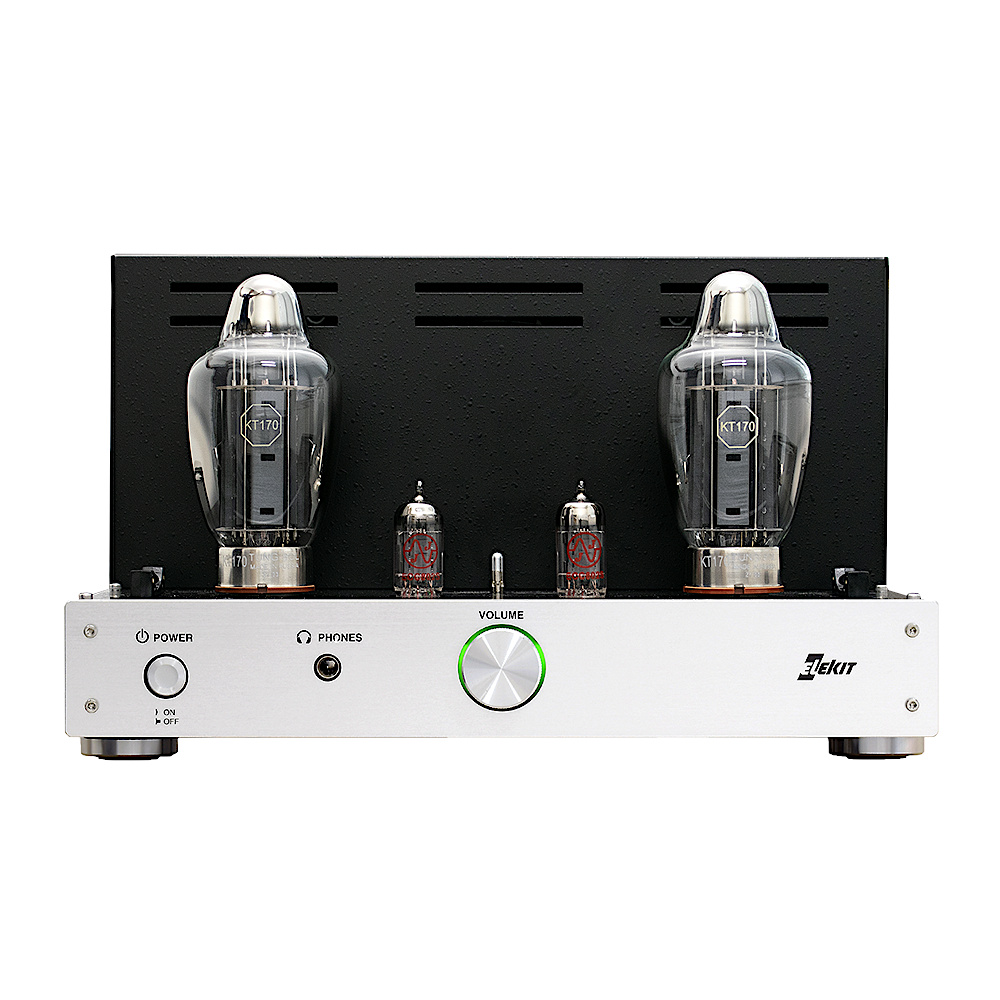

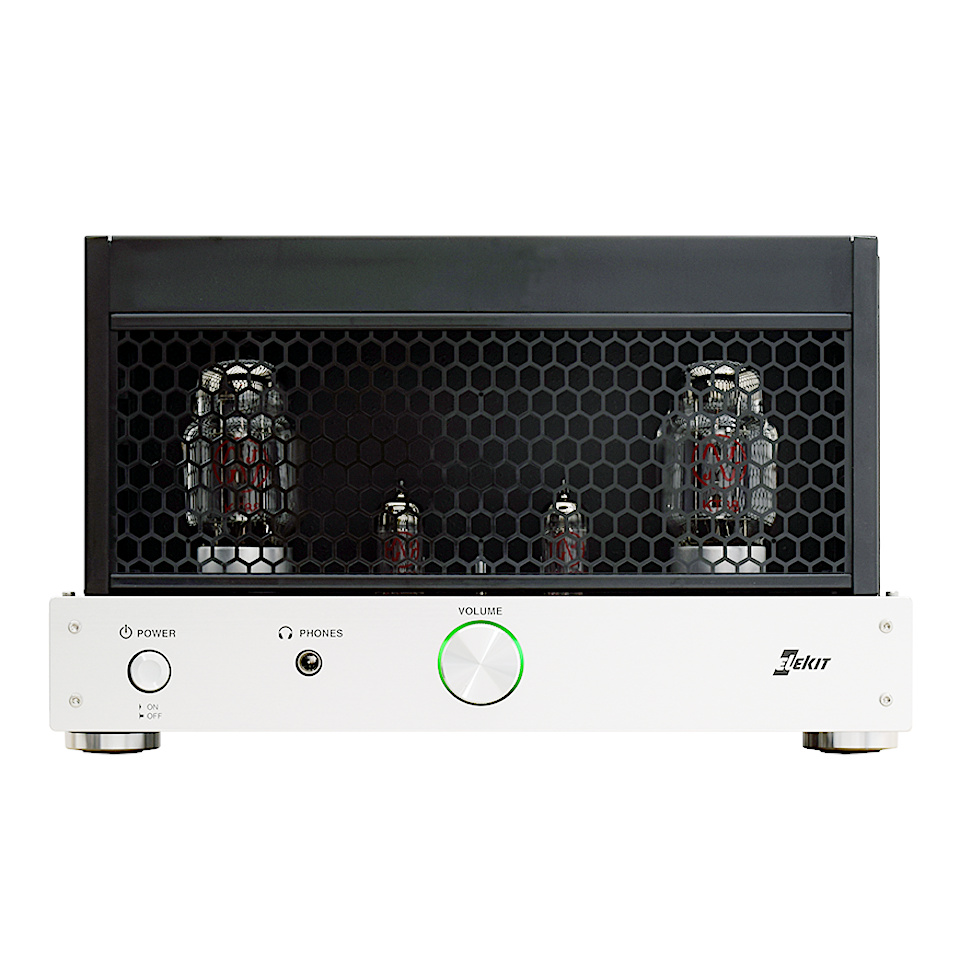

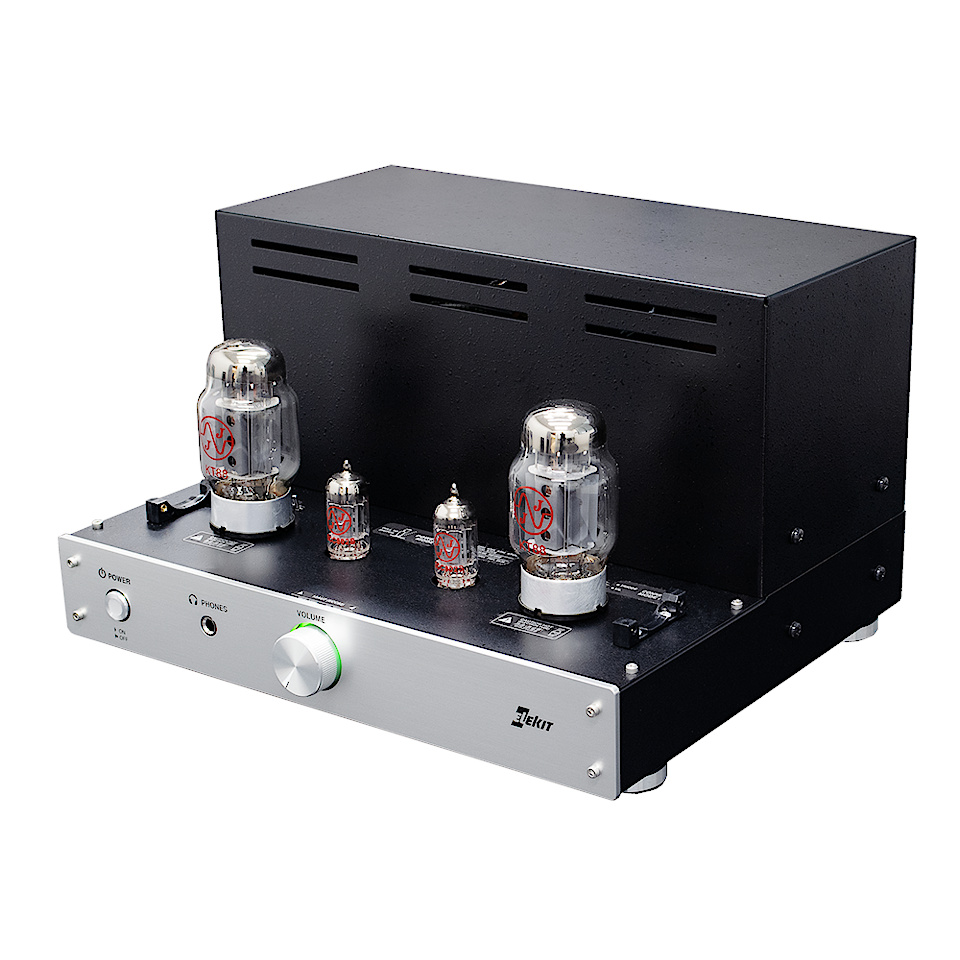

Elekit TU-8850 Pentode single ended Verstärker-Bausatz
zurück zur Kategorie
Beschreibung
BESCHREIBUNG
Der TU-8850 ist ein Leistungsverstärker-Bausatz, mit dem der Benutzer verschiedene Typen von Pentoden- und Hauptstrahlröhren mit Oktalsockel (US8P) ausprobieren kann. In diesem Verstärker wird die Vorspannung auf einem optimalen Niveau für die installierten Ausgangsröhren gehalten, ohne dass eine komplizierte Vorspannungseinstellung durch das "Active Automatic Bias Adjustment System" erforderlich ist. Darüber hinaus ist der Verstärker mit einem Leistungsmodus-Schalter auf der Oberseite ausgestattet. Durch die Auswahl von 3 Betriebsmodi, HIGH, MID und LOW, kann der Benutzer verschiedene Typen von Ausgangsröhren ausprobieren, von kleinen bis mittelgroßen Röhren wie 6L6 bis hin zu größeren wie KT150, KT170, etc.
KOPFHÖRER-LÄRMKORRESPONDENZ

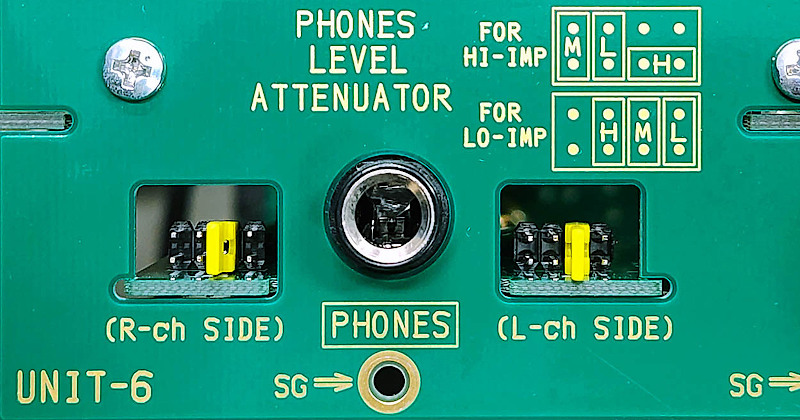

In den letzten Jahren wurden verschiedene Arten von Kopf- und Ohrhörern mit sehr hoher Klangqualität auf dem Markt angeboten. Dieser Verstärker ist für diejenigen gedacht, die einen Röhrenverstärker mit solch hoher Klangqualität genießen möchten. Gründliche Gegenmaßnahmen gegen Brummgeräusche, wie z.B. ein bewährter FET-Ripple-Filter und eine Gleichstromversorgung für spannungsverstärkende Röhren, sorgen für eine rauschfreie Leistung auch bei Lautsprechern mit hohem Wirkungsgrad. Darüber hinaus ist ein Kopfhörer-Pegelanpassungssystem vorhanden, um mit Kopfhörern mit sehr hohem Wirkungsgrad und Ohrhörern, bei denen ein Restrauschen leicht zu erkennen ist, zurechtzukommen. Der Pegel kann einfach über eine Steckbrücke eingestellt werden.
VERSTÄRKUNGSSCHALTJUMPER
Dies ist ein Leistungsverstärker, der grundsätzlich in Verbindung mit einem Vorverstärker verwendet wird. Die Verstärkungsumschaltung wird jedoch durch Umschalten einer Steckbrückenposition aktiviert, und es ist möglich, den Verstärker direkt an einen LINE-Ausgang eines Tonquellengeräts anzuschließen, ohne dass ein Vorverstärker dazwischengeschaltet ist.

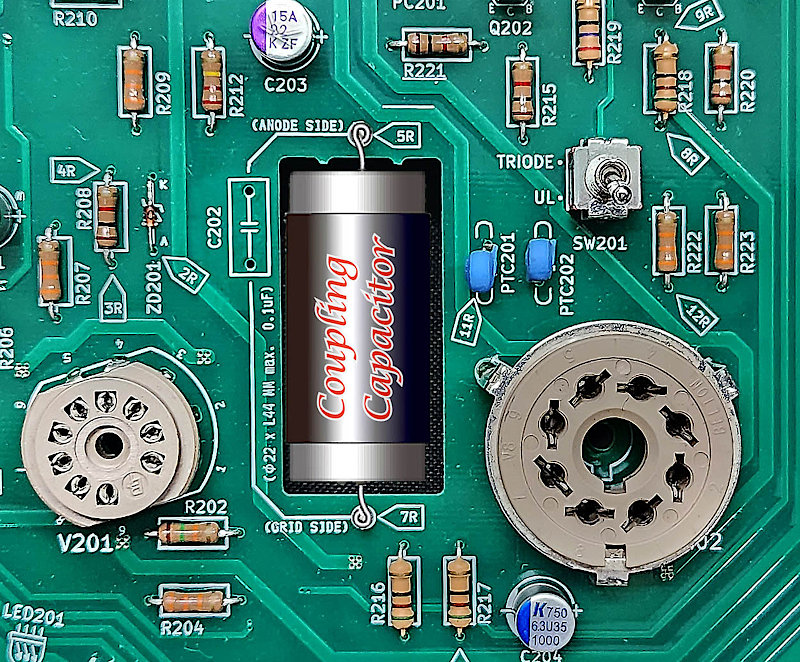

REICHLICH PLATZ FÜR GRÖSSERE KOPPELKONDENSATOREN
Koppelkondensatoren können einen großen Einfluss auf die Klangqualität haben. Für den TU-8850 werden hochwertige leitfähige Polymerelektrolytkappen und Polypropylen-Folienkappen verwendet. Die maximale Größe der Kondensatoren, die in den Raum passen, beträgt 22 mm im Durchmesser und 44 mm in der Länge.
BETRIEBSARTENUMSCHALTSYSTEM FÜR AUSGANGSRÖHREN
Bei Pentoden- wird der Triodenanschluss durch Verbinden des Schirmgitters mit der Platte erreicht. Dieser Verstärker verfügt über einen Betriebsmodus-SW auf der Oberseite, so dass der Benutzer den Klangunterschied in 2 verschiedenen Modi, UL (Ultra Linear) und Triodenmodus, leicht genießen kann.
TU-8850 TECHNISCHE DATEN
| Spannungsverstärkerröhren: | 12AU7 (ECC82, 6189) x 2 Stück nicht enthalten |
| Ausgangsröhren: | HIGH-Modus: 6550, KT88, KT90, KT120, KT150, KT170, usw. MID-Betrieb: 6L6GD, 5881, 7581, KT66, KT77, EL34 (6CA7), usw. LOW-Betrieb: 6L6, 6L6G, 6L6GB, WE350, usw. |
| Modus-Schalter: | Leistungsmodus: LOW, MID, HIGH Betriebsart der Ausgangsröhre: UL (Ultra-linear), TRIODE |
| Max. Ausgang (8Ω Last, THD 10%) | HIGH-Modus: 2 x 16 W (KT170, UL), 2 x 13 W (KT88, UL), 2 x 9 W (KT88, TRIODE) MID-Modus: 2 x 9 W (KT88, UL), 2 x 7,5 W (EL34, UL), 2 x 6,5 W (KT88, TRIODE) LOW-Betrieb: 2 x 3,5 W (6L6G, UL), 2 x 3 W (6L6G, TRIODE) |
| Nenneingang (HIGH-Modus, KT88): | UL-Betrieb: 850 mV Effektivwert (Standard-NFB), 400 mV Effektivwert (HIGH-GAIN) TRIODE-Betrieb: 820 mV Effektivwert (Standard-NFB), 450 mV Effektivwert (HIGH-GAIN) |
| Frequenzgang (-3 dB, UL, Standard NFB): | 15 – 60000 Hz |
| Restrauschen (IHF-A, 8 Ω Last, Standard-NFB): | 33 μV rms |

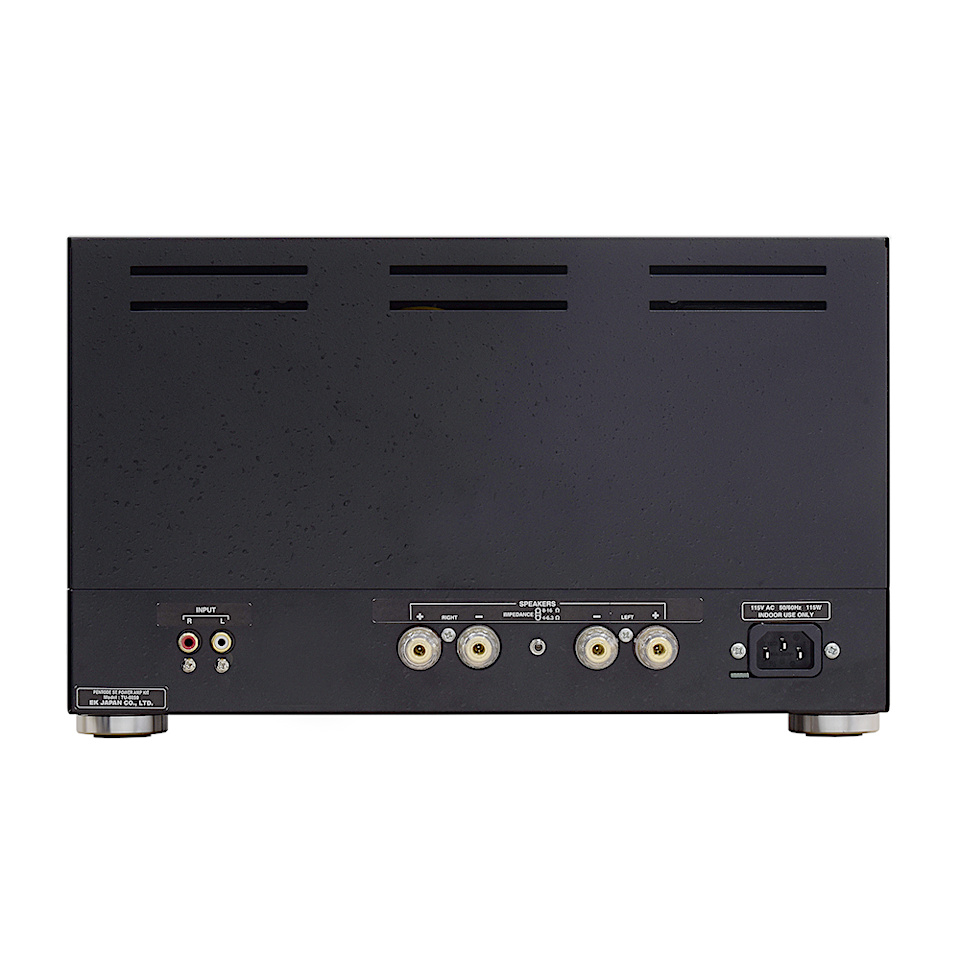

| Eingangsklemme: | 1 x RCA jack stereo |
| Ausgangsklemme: | Lautsprecher-Ausgang: Polklemme (vergoldet, Bananenstecker-kompatibel) Kopfhörerausgang: 3-polige Standard-Klinkenbuchse (6,3 mm) |
| Lautsprecher-Impedanz: | 4 – 16 Ω |
| Kopfhörer-Impedanz: | 8 – 600 Ω, unbalanced |
| Stromspannung: | AC 110 – 120 V or AC 220 – 240 V 50/60 Hz (3P inlet) |
| Nennleistungsaufnahme: | 115 W (HIGH mode, KT170) 80 W (MID mode, KT88) 45 W (LOW mode, 6L6G) |
| Abmessungen: | W 356 x H 214 x D 320 mm (incl. projections) |
| Gewicht: | Ca. 11,2 kg (montiert, ohne Schläuche und Netzkabel) |
